Vom Bildmaterial zur räumlichen Darstellung
Für die Rekonstruktion wird ein Objekt aus vielen Blickwinkeln aufgenommen. Die Aufnahmen müssen sich ausreichend überlappen, damit Kamerapositionen und gemeinsame Bildmerkmale bestimmt werden können. Aus dieser Grundlage entsteht eine räumliche Repräsentation, die Farbe, Position, Größe, Orientierung und Transparenz vieler 3D-Gauß-Elemente kombiniert – das Verfahren heißt 3D Gaussian Splatting.
Die ursprüngliche Veröffentlichung 3D Gaussian Splatting for Real-Time Radiance Field Rendering beschreibt das Verfahren und stellt Forschungsdaten sowie Implementierungsdetails bereit. Primärquelle des Forschungsteams
Warum eignet sich das für reale Räume?
- Fotorealistische Wiedergabe sichtbarer Oberflächen und Lichtstimmungen
- Kontinuierliche Bewegung statt Sprüngen zwischen festen Panoramapunkten
- Schnelle Darstellung auf geeigneten Endgeräten
- Erfassung mit unterschiedlichen Kameras möglich
- Gut verständlicher räumlicher Kontext für fachfremde Beteiligte
3D-Rundgang oder 360-Grad-Tour?
Bei einer 360-Grad-Tour betrachtet der Nutzer vollständige Panoramen von vorher festgelegten Kamerapositionen; der Wechsel zum nächsten Bereich erfolgt über Sprungpunkte. Ein rekonstruktiver 3D-Rundgang erzeugt dagegen zusätzliche Blickwinkel und ermöglicht eine freiere Bewegung durch die erfasste Szene.
| Kriterium | Rekonstruktiver 3D-Rundgang | 360-Grad-Tour |
|---|---|---|
| Bewegung | Frei innerhalb ausreichend erfasster Bereiche | Wechsel zwischen festen Panoramapunkten |
| Raumgefühl | Kontinuierlich und räumlich | Sehr realistisch am jeweiligen Standpunkt |
| Aufnahme | Viele überlappende Fotos oder Videoframes | Einzelne 360-Grad-Aufnahmen je Standpunkt |
| Verarbeitung | Rekonstruktion und Qualitätsprüfung erforderlich | Panoramen verbinden und verlinken |
| Geeignet für | Räumliche Abstimmung, Dokumentation, intensive Erkundung | Einfache Führungen und definierte Stationen |
| Maßhaltigkeit | Nicht automatisch vermessungstauglich | Nicht automatisch vermessungstauglich |
Eine 360-Grad-Tour eignet sich, wenn Besucher nur ausgewählte Standorte sehen sollen, die Route klar vorgegeben ist und zwischen den Punkten keine freie räumliche Bewegung benötigt wird – etwa für kleine Showrooms oder einfache Präsentationen. Ein 3D-Rundgang ist hilfreich, wenn Nutzer Wege, Abstände und räumliche Beziehungen selbst erkunden sollen, zum Beispiel in Produktionshallen, Logistikflächen oder bei Projekten, bei denen verschiedene Beteiligte denselben Bestand diskutieren.
Aufnahmequalität entscheidet
Große strukturlose Flächen, Spiegelungen, bewegte Personen, wechselndes Licht oder unvollständig erfasste Bereiche können die Rekonstruktion erschweren – das gilt für beide Verfahren. Eine geplante Aufnahmeroute und eine direkte Qualitätskontrolle reduzieren Lücken. Für wiederholbare Ergebnisse werden Objektgröße, Licht, Aufnahmeabstand und gewünschte Detailtiefe vorab berücksichtigt.
Vergleich zu anderen 3D-Verfahren
Gaussian Splatting ist besonders auf fotorealistische neue Ansichten ausgerichtet. Photogrammetrie kann dagegen explizite Oberflächenmodelle und Texturen erzeugen – die ausführliche Gegenüberstellung steht dort. Laserscanning liefert präzise Punktwolken. Welches Verfahren sinnvoll ist, hängt davon ab, ob visuelle Begehbarkeit, vermessbare Geometrie oder eine Kombination benötigt wird.
Was im Rundgang enthalten ist
Der Funktionsumfang ist in allen Paketen derselbe; die Stufe bestimmt nur, wie viele Personen damit arbeiten.

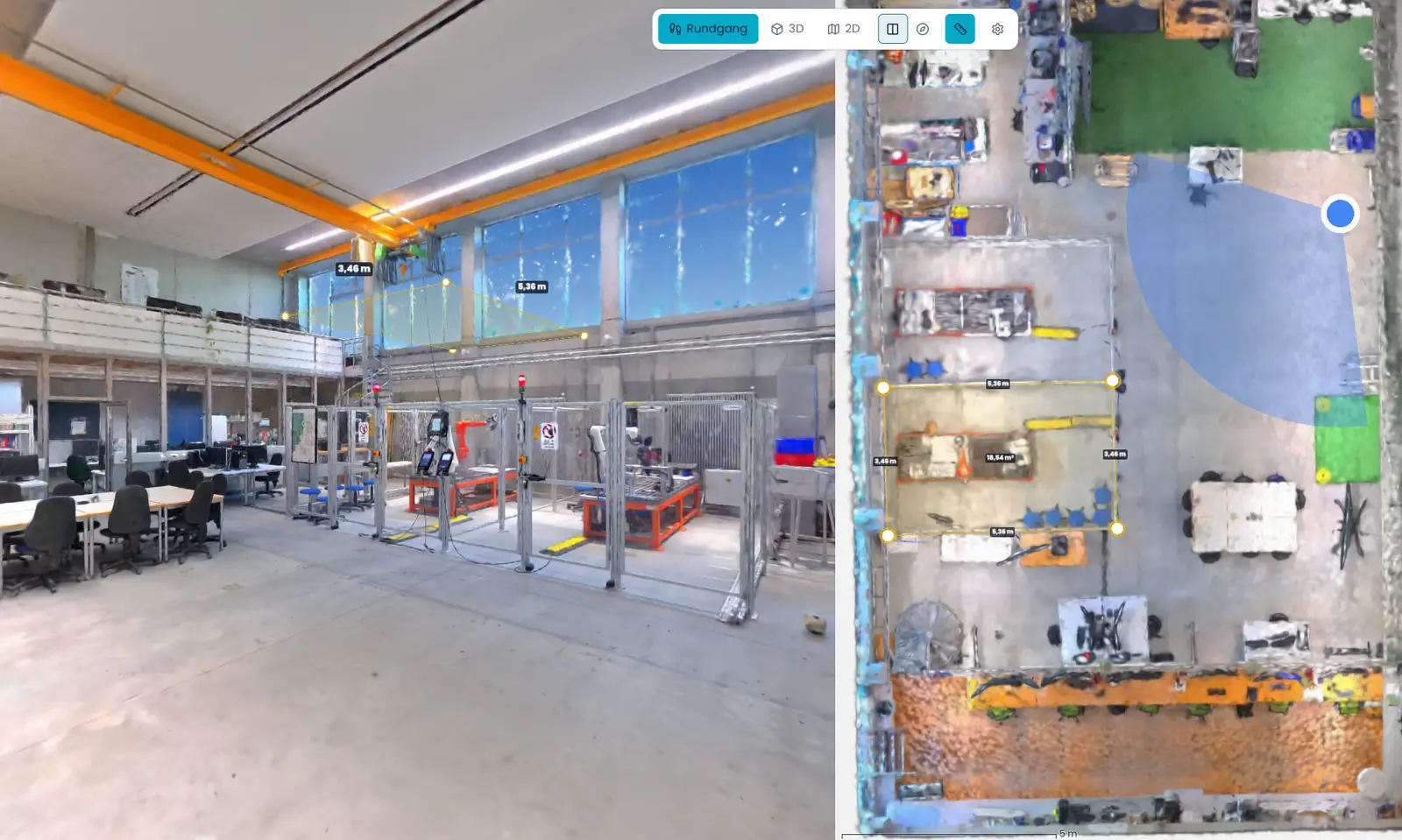

Bewegen und Orientieren. Freie Begehung innerhalb der erfassten Bereiche, dazu eine Karte unter der Szene, die denselben Standortanker nutzt. Mehrgeschossige Gebäude sind als Geschosse hinterlegt, größere Anlagen als Bereiche mit eigener Startposition.
Messen. Distanz, Fläche, Rechteck, Kreis und Volumen, wahlweise frei, horizontal oder vertikal, dazu eine maßstäbliche 2D-Ansicht. Das Volumen entsteht aus einer gezeichneten Grundfläche gegen eine Bezugsebene und trennt Auftrag und Abtrag. Alle Werte sind Abschätzungen aus dem Modell — zu den Grenzen siehe unten.
Punkte setzen. Hinweise, Mängel und Sicherheitspunkte werden an Ort und Stelle vermerkt, mit Titel, Beschreibung, gespeicherter Blickrichtung und automatischem Vorschaubild. Wer den Punkt später öffnet, sieht genau das, was die eintragende Person gesehen hat. Punkte gelten wahlweise für die Organisation oder nur für Sie selbst.
Geführte Tour. Die Kamera fährt die Bereiche der Reihe nach ab. Gedacht für den Fall, dass jemand eine Anlage gezeigt bekommen soll, ohne selbst zu navigieren.
Schnittbox und Export. Ein Ausschnitt lässt sich freistellen und als Punktwolke oder Splat-Datei herausgeben, im PLY- oder LAS-Format.
Teilen. Ein veröffentlichter Rundgang ist ein eingefrorener, versionierter Stand — er ändert sich nicht, während jemand daran arbeitet. Er lässt sich über einen Link ohne Konto freigeben oder in ein eigenes Portal einbetten und von der umgebenden Seite steuern.
Grenzen
Die Darstellung ist kein automatisch belastbares CAD- oder BIM-Modell. Maße dürfen nur verwendet werden, wenn ihre Genauigkeit mit einem geeigneten Verfahren nachgewiesen wurde. Nicht aufgenommene oder verdeckte Bereiche können nicht zuverlässig rekonstruiert werden. Datenschutz und Werkssicherheit müssen bereits bei der Aufnahmeplanung berücksichtigt werden.
Wofür siteviewer die Technologie nutzt
siteviewer setzt die Technologie ein, um reale Gebäude visuell und räumlich verständlich bereitzustellen. Der Schwerpunkt liegt auf Begehung, Kommunikation und Dokumentation im Webbrowser. Umfang, Zugang und Aktualisierung werden jeweils an den betrieblichen Einsatz angepasst.
